Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về hệ thống Label trong Gerber AccuMark để hiểu rõ cách phần mềm xử lý dữ liệu rập công nghiệp.

Gerber AccuMark Label là gì?

Một trong những hiểu lầm phổ biến nhất của người mới sử dụng Gerber AccuMark là cho rằng Label chỉ là “ký hiệu hiển thị trên màn hình”.

Thực tế không phải vậy, trong Gerber AccuMark:

• Geometry quyết định hình dạng.

• Label quyết định chức năng.

Ví dụ: Một đường thẳng bình thường:

• Chỉ là Geometry.

Cũng đường đó nhưng gán Label G:

• Hệ thống hiểu là Grain Line.

Cũng đường đó nhưng gán Label M:

• Hệ thống hiểu là Mirror Line.

Như vậy Label chính là lớp dữ liệu nghiệp vụ nằm phía trên Geometry.

Thông qua Label, Gerber AccuMark biết:

• Đường nào là đường canh sợi
• Đường nào là đường may
• Đường nào là lỗ khoan
• Đường nào là đường gập
• Đường nào là đường cắt trong

Nếu Label bị gán sai, chi tiết có thể vẫn hiển thị bình thường nhưng quá trình grading, marker hoặc cắt tự động sẽ không hoạt động đúng.

Kiến trúc Label trong Gerber AccuMark

Gerber AccuMark quản lý Label theo nhiều cấp độ khác nhau.

Geometry Label

Gắn trực tiếp cho Line.

Ví dụ:

• Grain Line
• Mirror Line
• Internal Cut

Matching Label

Dùng để ghép chi tiết.

Ví dụ:

• Tay trái ↔ Tay phải
• Thân trước ↔ Thân sau

Annotation Label

Dùng cho thông tin hiển thị.

Ví dụ:

• Chú thích
• Hướng may
• Hướng in

Cutter Label

Dùng cho sản xuất.

Ví dụ:

• Drill
• Mark
• Internal Cut

Danh sách dưới đây là những LABEL chuẩn mà Gerber AccuMark hiểu và xử lý đặc biệt.

Nhóm Annotation Labels

Label A – 2 Point Annotation

Mục đích: Xác định vùng đặt chú thích bằng hai điểm.

Ứng dụng:

• Mũi tên chỉ hướng
• Ký hiệu kỹ thuật
• Hướng đặt nhãn

Label B – 3 Point Annotation

Cho phép xác định:

• Vị trí
• Góc xoay
• Kích thước

Ứng dụng trong:

• Chỉ dẫn kỹ thuật
• Hướng in
• Hướng ép keo

Nhóm Production Labels

Đây là nhóm Label quan trọng nhất.

Label C – Cutter Match Point

Ít được sử dụng trong thiết kế nhưng rất quan trọng trong sản xuất.

Chức năng

Xác định:

• Điểm dừng dao
• Điểm đổi công cụ
• Điểm đánh dấu bó hàng

Hệ thống sử dụng

• CutWorks
• Paragon
• Z1
• Z7

Label D – Drill Hole

Một trong những Label phổ biến nhất.

Chức năng

Xác định vị trí:

• Khoan
• Punch
• Mark

Ứng dụng thực tế

Túi áo: Khoan vị trí miệng túi.

Quần: Khoan vị trí dây kéo.

Jacket: Khoan vị trí ráp thân.

Điều quan trọng, nhiều kỹ thuật viên nghĩ D luôn là Drill.

Thực tế máy có thể chuyển D thành:

• Drill
• Punch
• Mark

Label E – Internal Mark

Dùng để đánh dấu bên trong chi tiết.

Ví dụ:

• Vị trí thêu
• Vị trí logo
• Vị trí nhãn

Label G – Grain Line

Đây là Label quan trọng nhất trong Marker Making.

Grain Line là gì?

Đường xác định hướng sợi vải.

Marker sử dụng Grain Line để:

• Kiểm soát góc xoay
• Kiểm soát hướng giác
• Kiểm soát đối xứng

Nếu Grain Line sai hướng:

• Marker sẽ giác sai
• Chi tiết có thể bị xoay không đúng
• Sản phẩm sau may dễ bị vặn hoặc lệch form

Label H – Internal Cutout

Label H xác định các đường cắt bên trong chi tiết.

Ví dụ:

• Mắt khuy
• Khoét túi
• Lỗ luồn dây
• Lỗ kỹ thuật

Máy cắt tự động sẽ hiểu đây là đường cắt riêng biệt nằm bên trong biên dạng chính.

Label I – Internal Line

Đây là Label được sử dụng phổ biến nhất sau Grain Line.

I thường dùng cho:

• Đường dựng
• Đường tham chiếu
• Đường nội bộ

Các đường này không tham gia cắt nhưng hỗ trợ thiết kế và sản xuất.

Label M – Mirror Line

Một trong những Label quan trọng nhất trong Pattern Design.

Mirror Line xác định đường đối xứng.

Thường dùng cho:

• Thân trước gập đôi
• Thân sau gập đôi
• Chi tiết cắt trên nếp gấp

Khi sử dụng đúng Label M, hệ thống marker và cắt tự động sẽ hiểu rằng chi tiết phải được xử lý đối xứng.

Label P – Fixed Piecing Line

Đường chia chi tiết.

Thường gặp trong:

• Áo thể thao phối màu
• Áo jacket nhiều mảnh
• Chi tiết color block

Label P hỗ trợ marker hiểu cấu trúc ghép của sản phẩm.

Label S – Seam Allowance

Đây là đường biên may.

Trong quá trình thiết kế:

• Nhà thiết kế xây dựng đường thân chính.
• Sau đó sử dụng chức năng Seam Allowance để tạo đường may.

Label S giúp phần mềm nhận diện đường này là đường phụ trợ chứ không phải biên dạng gốc.

Lưu ý: Nhiều hệ CAD khác không giữ đúng thông tin S khi chuyển đổi.

Nhóm User Defined Labels

Bao gồm: F, J, K, L, N, O, Q, R, T, U, V, W, X, Y, Z

Chức năng: Gerber Accumark không gán chức năng mặc định. Người dùng có thể tự quy định.

Ví dụ thực tế tại nhà máy, nhiều người sử dụng dùng:

• X = Ép keo
• Y = Thêu
• Z = In

Tuy nhiên đây là quy ước nội bộ.

Không phải chuẩn Gerber Accumark.

Các Label Matching

Ngoài các Label chữ cái, Gerber AccuMark còn sử dụng các Label dạng số.

Mục đích là xác định mối quan hệ ghép giữa các chi tiết.

Ví dụ:

Hệ thống marker sẽ sử dụng các thông tin này để kiểm soát hướng giác và ghép cặp chi tiết.

LABEL 100–32000

Ít người biết phần này.

Gerber cho phép:

• 100 → 14999 = Annotation không mirror
• 15000 → 32000 = Annotation có mirror

Thường dùng cho:

• thông tin in
• ký hiệu may
• hướng ráp
• mã công đoạn

Mirror Behavior

Đây là phần rất ít người chú ý.

Label hỗ trợ Mirror

• D
• N
• O
• P
• Q
• R
• S
• T
• U
• V
• W
• X
• Y
• Z

Label không Mirror

• A
• B
• C
• E
• G
• H
• I
• J
• K
• L
• M

Ý nghĩa khi Create Mirror Piece:

Label có Mirror:

→ phản chiếu sang bên đối diện.

Label không Mirror:

→ giữ nguyên.

Label nào ảnh hưởng đến Grading?

Trong quá trình nhảy size, không phải Label nào cũng có vai trò như nhau.

Các Label ảnh hưởng rõ nhất:

• G – Grain Line
• M – Mirror Line
• P – Piecing Line

Đây là những Label cần được kiểm tra kỹ sau khi grading.

Label nào ảnh hưởng đến Marker?

Marker đặc biệt phụ thuộc vào:

• Grain Line (G)
• Mirror Line (M)
• Matching Labels (0–16)
• Piecing Line (P)

Label nào ảnh hưởng đến máy cắt tự động?

Các hệ thống cắt như Gerber Paragon, Z1 hoặc Z7 quan tâm chủ yếu đến:

• Entry Point
• Drill Hole (D)
• Internal Mark (E)
• Internal Cutout (H)
• Notch
• Biên dạng cắt chính

Đây là những thông tin quyết định đường đi của dao cắt.

Vấn đề thực tế khi DXF Exchange Và Label

Đây là nơi xảy ra nhiều lỗi nhất.

Gerber → Lectra

Thường mất:

• Annotation
• Matching

Gerber → Optitex

Thường mất:

• Drill Type
• Internal Label

Gerber → Tukatech

Thường mất:

• User Defined Label

Gerber → CLO

Thông thường chỉ giữ:

• Outline
• Notch
• Grain

Khi import DXF vào AccuMark, nên kiểm tra trước các LABEL sau:

1. G (Grain Line) — thường bị mất hoặc sai hướng.
2. M (Mirror Line) — rất hay bị chuyển thành I.
3. D (Drill Hole) — nhiều hệ CAD xuất thành point thường.
4. H (Internal Cutout) — dễ bị chuyển thành Internal I.
5. Matching Labels (0–16) — thường mất hoàn toàn khi chuyển CAD khác hãng.
6. Entry Point Attribute (E) — hầu như luôn mất khi chuyển đổi.

Label là một trong những thành phần quan trọng nhất của Gerber AccuMark nhưng cũng là phần thường bị bỏ qua nhất khi trao đổi dữ liệu giữa các hệ CAD.

Đối với kỹ thuật viên CAD, khi nhận bất kỳ Piece nào, năm Label cần kiểm tra đầu tiên luôn là:

1. G – Grain Line
2. M – Mirror Line
3. D – Drill Hole
4. H – Internal Cutout
5. P – Fixed Piecing Line

Việc hiểu đúng và quản lý đúng Label giúp đảm bảo dữ liệu rập được truyền chính xác từ thiết kế, grading, marker cho tới máy cắt tự động, hạn chế tối đa lỗi sản xuất và tiết kiệm thời gian xử lý dữ liệu.

Mở tiếp phần mềm Lectra DiaminoMarker lại nhận được thông báo lỗi System clock has been set back.

Lỗi này được hiển thị lên, có nghĩa ngày, tháng, năm trên máy tính của bạn đang sử dụng đã bị thay đổi.
Chính xác là ngày, tháng, năm trong BIOS của máy tính đã bị sai.
Nếu không phải do các bạn thay đổi ngày, tháng, năm trong BIOS hoặc trên Windows, nguyên nhân có thể là do Pin của CMOS đã bị hết hoặc gần hết.

Lúc này các bạn sẽ phải cần thay Pin CMOS trên bo mạch chủ của máy tính. Sau đó thiết lập ngày, tháng, năm trong BIOS lại cho đúng với thực tế.
Việc này đối với dân IT hoặc bạn nào rành về máy tính 1 tí là hoàn toàn có thể tự thực hiện được.
Nhưng đối với người không chuyên thì đúng quá khó khăn, để giúp mọi người có thể tự xử lý nếu gặp phải lỗi này, mình sẽ hướng dẫn các bạn cách tự thay Pin CMOS trên bo mạch chủ của máy tính.

Pin CMOS là gì ?

• CMOS là viết tắt của cụm từ Complementary Metal-Oxide-Semiconductor được định nghĩa là con chip được gắn trên các bo mạch chủ để lưu trữ các cài đặt BIOS/UEFI, chẳng hạn như thời gian, ngày tháng, và các thiết lập phần cứng khác..
• Để duy trì được sự hoạt động của con chip này ngay cả khi không được cấp nguồn thì các nhà sản xuất sẽ dùng một viên Pin nhỏ để cung cấp điện năng cho chip CMOS.

Chức năng của Pin CMOS:

• Duy trì thời gian và ngày, tháng, năm: Pin CMOS giúp giữ cho đồng hồ hệ thống (RTC – Real Time Clock) hoạt động, ngay cả khi máy tính không được bật. Điều này đảm bảo rằng thời gian và ngày tháng trên máy tính không bị mất đi khi tắt nguồn.
• Lưu trữ cài đặt BIOS: Các cài đặt BIOS/UEFI như thứ tự khởi động, cấu hình phần cứng, và các tùy chọn bảo mật được lưu trữ trong bộ nhớ CMOS.

Tại sao cần thay pin CMOS ?

Pin CMOS sử dụng nguồn năng lượng rất ít (thường là pin CR2032) để duy trì dữ liệu trong bộ nhớ CMOS. Khi pin này hết, hệ thống có thể gặp vấn đề như:

• Thời gian và ngày tháng bị sai hoặc bị reset về mặc định mỗi khi tắt máy.
• Máy tính không thể lưu trữ hoặc giữ các cài đặt trong BIOS/UEFI, sẽ bị reset về mặc định mỗi khi tắt máy.
• Có thể hiển thị thông báo lỗi khi khởi động như “CMOS checksum error” hoặc “CMOS battery failure”, “CMOS Read Error”, “ACPI BIOS Error”

Cách thay pin CMOS:

Trước tiên, bắt buộc các bạn phải Shutdown máy tính, rút nguồn điện.
Tháo vỏ bên hông của thùng máy tính để quan sát được bên trong.

Xác định vị trí của Pin CMOS trên bo mạch chủ: Trên máy tính bàn Pin CMOS thường rất dễ nhận biết, đa số sẽ có dạng khay + pin tròn như hình.

Sau khi đã xác định được vị trí của Pin CMOS trên bo mạch chủ, các bạn tháo Pin ra và kiểm tra Model Pin.

Mua 1 viên Pin mới giống như viên Pin vừa tháo trên bo mạch chủ, có thể khác hãng. Gắn Pin mới vào lại đúng y vị trí đó, chú ý đúng chiều bề mặt gắn Pin vào khay.
Bật nguồn máy tính, truy cập vào BIOS để tiến hành thiết lập lại thời gian, ngày, tháng, năm cho đúng với thực tế.
Để truy cập được vào BIOS, khi bật nguồn máy tính, tùy theo hãng của bo mạch chủ các bạn sử dụng mà phím truy cập sẽ khác nhau.

• Trên máy tính dùng mainboard ASRock: Nhấn phím F2 để truy cập vào BIOS.
• Trên máy tính dùng mainboard Abit: Nhấn phím DEL để truy cập vào BIOS.
• Trên máy tính dùng mainboard ASUS: Nhấn một trong các phím F10, DEL hay Print để truy cập vào BIOS.
• Trên máy tình dùng mainboard BFG: Nhấn phím DEL để vào Bios Setup Utility.
• Trên máy tính dùng mainboard FREESCALE: Nhấn phím DEL để truy cập vào BIOS.
• Trên máy tính dùng mainboard DFI: Sử dụng phím DEL.
• Trên máy tính dùng mainboard ECS Elitegroup: Nhấn phím F1 hoặc phím DEL.
• Trên máy tính dùng mainboard EVGA: Nhấn phím DEL để truy cập vào BIOS.
• Trên máy tính dùng mainboard Foxconn: Nhấn phím DEL để truy cập vào BIOS.
• Trên máy tính dùng mainboard GIGABYTE: Nhấn phím DEL để truy cập vào BIOS.
• Trên máy tính dùng mainboard Intel: Nhấn phím F2 để truy cập vào BIOS.
• Trên máy tính dùng mainboard JetWay: Để truy cập vào Bios Setup Utility, bạn nhấn phím DEL.
• Trên máy tính dùng mainboard Mach Speed: Để truy cập vào BIOS bạn nhấn phím DEL.
• Trên máy tính dùng mainboard MSI: Nhấn phím Phím DEL để truy cập BIOS.
• Trên máy tính dùng mainboard PCChips: Nhấn phím F1 hoặc phím DEL để truy cập vào Bios Setup Utility.
• Trên máy tính dùng mainboard SAPPHIRE: Nhấn phím DEL.
• Trên máy tính dùng mainboard Shuttle: Nhấn tổ hợp phím Ctrl + Alt + Esc hoặc phím DEL sẽ giúp bạn truy cập vào BIOS nhanh nhất.

Tùy theo hãng của bo mạch chủ, giao diện của BIOS sẽ khác nhau, các bạn tìm chổ nào hiển thị thời gian, ngày, tháng, năm để chỉnh, sau đó bấm phím F10 trên bàn phím để lưu cài đặt lại.

Khi đã khởi động vào Windows, mở phần mềm Lectra Modaris và Lectra Diamino sẽ hoạt động trở lại bình thường, không còn báo lỗi System clock has been set back.

Chúc thành công !

Gerber AccuNest tối ưu hóa việc cắt vật liệu như vải, gỗ, nội thất v.v.. trong các quy trình gia công.
Gerber AccuNest giúp tối ưu hóa bố trí, sắp xếp các chi tiết trên tấm vật liệu, từ đó giảm thiểu lãng phí vật liệu và cải thiện hiệu quả sản xuất.
Các tính năng nổi bật của Gerber AccuNest:

• Tối ưu hóa cắt: Phần mềm này có thể tính toán và tạo ra các phương án cắt tối ưu để sử dụng ít vật liệu nhất, giảm thiểu lãng phí.
• Tự động hóa: Gerber AccuNest có khả năng tự động sắp xếp các chi tiết vào tấm vật liệu, giúp tiết kiệm thời gian và công sức cho người vận hành.
• Hỗ trợ nhiều loại vật liệu: Nó hỗ trợ nhiều loại vật liệu khác nhau, từ kim loại đến vải, nhựa, và các vật liệu composite.
• Tính năng tích hợp CAD: Gerber AccuNest có khả năng tích hợp với các hệ thống CAD để nhập dữ liệu thiết kế trực tiếp vào phần mềm, giúp quá trình thiết kế và sản xuất trở nên mượt mà hơn.
• Phân tích và báo cáo: Phần mềm cung cấp các công cụ phân tích và báo cáo chi tiết về hiệu quả sử dụng vật liệu, thời gian gia công và chi phí.

Gerber AccuNest được đánh giá cao trong các ngành công nghiệp yêu cầu độ chính xác cao và tối ưu hóa hiệu quả sử dụng vật liệu, chẳng hạn như ngành dệt may, ô tô, hàng không, và nhiều lĩnh vực khác. Phần mềm này rất hữu ích trong việc tối ưu hóa quy trình sản xuất, giảm thiểu chi phí và nâng cao hiệu quả làm việc.

Trong quá trình sử dụng phần mềm Gerber AccuNest, nhiều bạn gặp phải tình trạng phần mềm Gerber AccuNest không hoạt động.
Có khá nhiều nguyên nhân gây ra tình trạng phần mềm Gerber AccuNest không hoạt động, bài viết này mình sẽ hướng dẫn các bạn 1 số Cách Tự Sửa Lỗi Gerber AccuNest Không Hoạt Động.

1. Khởi động lại phần mềm và máy tính.
   – Đóng và mở lại Gerber AccuNest: Đôi khi phần mềm gặp sự cố nhỏ có thể được khắc phục chỉ bằng cách khởi động lại.
   – Khởi động lại máy tính: Đảm bảo rằng hệ thống của bạn không gặp phải sự cố tạm thời bằng cách khởi động lại máy tính.
2. Kiểm tra hệ thống yêu cầu phần mềm.
   Đảm bảo rằng máy tính của bạn đáp ứng đầy đủ yêu cầu tối thiểu của phần mềm Gerber AccuNest.
   – Yêu cầu hệ thống: Kiểm tra các thông số như hệ điều hành (Windows 7, 10, hay 11), bộ vi xử lý, bộ nhớ RAM, dung lượng ổ cứng và các phần cứng yêu cầu khác.
   – Nếu máy tính của bạn không đáp ứng được yêu cầu phần cứng tối thiểu, phần mềm có thể không hoạt động chính xác.
3. Cài lại phần mềm Gerber AccuNest.
   – Cài lại phần mềm: Nếu phần mềm bị lỗi hoặc không hoạt động bình thường, việc gỡ cài đặt và cài lại lại có thể giải quyết vấn đề. Hãy chắc chắn sao lưu tất cả dữ liệu quan trọng trước khi cài lại.
4. Kiểm tra các tệp và dữ liệu đầu vào.
   – Nếu phần mềm Gerber AccuNest không thể hoạt động với tập tin Marker cụ thể, có thể tập tin Marker đó bị lỗi.
   – Thử cho Gerber AccuNest hoạt động các với các tập tin Marker khác để kiểm tra.
5. Kiểm tra lỗi phần cứng và kết nối.
   – Kiểm tra phần cứng: Nếu bạn đang sử dụng Key USB cứng hoặc Key USB mềm, hãy kiểm tra xem nó đã được kết nối với máy tính hay chưa.
   – Kiểm tra máy chủ hoặc mạng: Nếu phần mềm Gerber AccuNest sử dụng Key mạng, hãy kiểm tra máy chủ hoặc kết nối mạng có hay không.
6. Xem xét lỗi từ tệp log hoặc báo cáo lỗi.
   – Xem tệp log: mở Queue Submit của Gerber AccuNest, ở đây sẽ hiển thị danh sách các Marker đã chạy tự động, những Marker nào chạy không vấn đề gì thì sẽ hiển thị màu đen, bị lỗi sẽ hiển thị màu đỏ, bấm đúp chuột vào dòng màu đỏ để xem chi tiết báo cáo lỗi.
7. Kiểm tra tài nguyên hệ thống và Virut.
   – Kiểm tra tài nguyên máy tính: Đảm bảo rằng máy tính có đủ tài nguyên (CPU, RAM, ổ cứng) để chạy phần mềm. Bạn có thể mở Task Manager (Quản lý Tác vụ) để kiểm tra xem có quá trình nào chiếm quá nhiều tài nguyên không.
   – Kiểm tra Virut: nếu máy tính bạn không có chương trình diệt virut, có thể máy tính bạn đã bị nhiễm virut. Virut sẽ làm hỏng tập tin FraunCon của Gerber AccuNest, hãy cài phần mềm diệt virut để Scan Virut.
8. Liên hệ với bộ phận hỗ trợ của Gerber Technology, a Lectra. Company.
   – Truy cập trang hỗ trợ của Gerber Technology, a Lectra. Company để tìm các tài liệu hỗ trợ, cập nhật, hoặc để gửi yêu cầu hỗ trợ kỹ thuật.
   – Họ có thể cung cấp hướng dẫn chi tiết hơn hoặc cung cấp bản vá lỗi nếu có sự cố cụ thể.

Nếu các bước ở trên vẫn không giải quyết được vấn đề Gerber Accunest Không Hoạt Động, các bạn hãy thử tiếp các cách sau đây.
Những Cách Tự Sửa Lỗi Gerber Accunest Không Hoạt Động tiếp sau đây là những lỗi mình thấy hay gặp nhất.

9. Kiểm tra AccuNest Server.
   Gerber AccuNest muốn hoạt động được, trước tiên cần đảm bảo 2 phần sau đây đã được khởi động.

• AccuNest Copy-Delete Server
• AccuNest Queue Server
  Mặc định sau khi cài Gerber AccuNest xong, 2 Server này của AccuNest sẽ được khởi động cùng Windows.

Các bạn mở Task Manager ( hoặc bấm tổ hợp phím Ctrl Shift Esc ), vào Tab Startup xem UltraNst Application và UltraCpy Application đang ở trạng thái Disable hay Enable, nếu đang bị Disable, bạn hãy bấm chuột phải vào lần lượt từng dòng và chọn Enable => khởi động lại máy tính.

AccuNest Copy-Delete Server và AccuNest Queue Server khởi động thành công sẽ có 2 icon biểu tượng ở góc phải thanh Taskbar.

10. Kiểm tra Gerber Accunest Queue Submit đã kích hoạt hay chưa.
    Mở Queue Submit và chú ý vào biểu tượng Run đã được kích hoạt hay chưa, nếu đã kích hoạt, biểu tượng Run sẽ ẩn xuống.

11. Xóa History Marker Auto.
    Tất cả các phiên bản Gerber AccuNest hiện nay, từ cũ nhất tới mới nhất đều gặp 1 tình trạng chung => quá nhiều History Marker Auto sẽ làm cho Gerber AccuNest bị treo, không thể hoạt động được.
    Để xóa History Marker Auto, mở Queue Submit, bấm vào biểu tượng Remove Finished Jobs.

Vào tiếp đường dẫn thư mục C:\Users\Public\Gerber Technology\Queue và xóa toàn bộ những tập tin có trong thư mục này.

Nếu báo lỗi trong quá trình xóa những tập tin trong thư mục Queue, các bạn hãy mở Queue Submit bấm vào biểu tượng Stop.
Bấm chuột phải vào 2 biểu tượng AccuNest Copy-Delete Server và AccuNest Queue Server ở góc phải thanh Taskbar chọn Exit, rồi tiến hành xóa toàn bộ những tập tin có trong C:\Users\Public\Gerber Technology\Queue
Sau khi xóa xong, nhớ mở Queue Submit bấm Run lại, khởi động lại AccuNest Copy-Delete Server và AccuNest Queue Server.

12. Kiểm tra Services Sentinel Keys.
    Phần mềm Gerber AccuNest sẽ kết nối với Key nhờ vào Sentinel Protection Installer.
    Nếu đã cài đặt đầy đủ mọi thứ, nhưng vì lí do nào đó, các Services Sentinel Keys bị Stop, cũng sẽ làm cho Gerber AccuNest không hoạt động được vì không kết nối được với Key phần mềm.
    Các bạn mở Task Manager ( hoặc bấm tổ hợp phím Ctrl Shift Esc ), vào Tab Services, tìm đến các dòng bắt đầu bằng chữ Sentinel, thường sẽ có 3 đến 4 dòng bắt đầu bằng chữ Sentinel.
    Nhìn vào cột Status lần lượt của các dòng chữ bắt đầu bằng Sentinel đó, xem có cái nào đang bị Stop hay không, nếu có hãy bấm chuột phải vào dòng Sentinel đang bị Stop, chọn Start và đợi nó báo cột Status là Running.

Trên là toàn bộ Cách Tự Sửa Lỗi Gerber AccuNest Không Hoạt Động mình biết, đa số các cách trên đều hiệu quả.
Nếu các bạn gặp lỗi Gerber AccuNest Không Hoạt Động, áp dụng các cách trên mà vẫn không được, có thể bình luận phía dưới bài viết này, hoặc liên hệ mình kiểm tra thử nhé.

Chúc thành công !

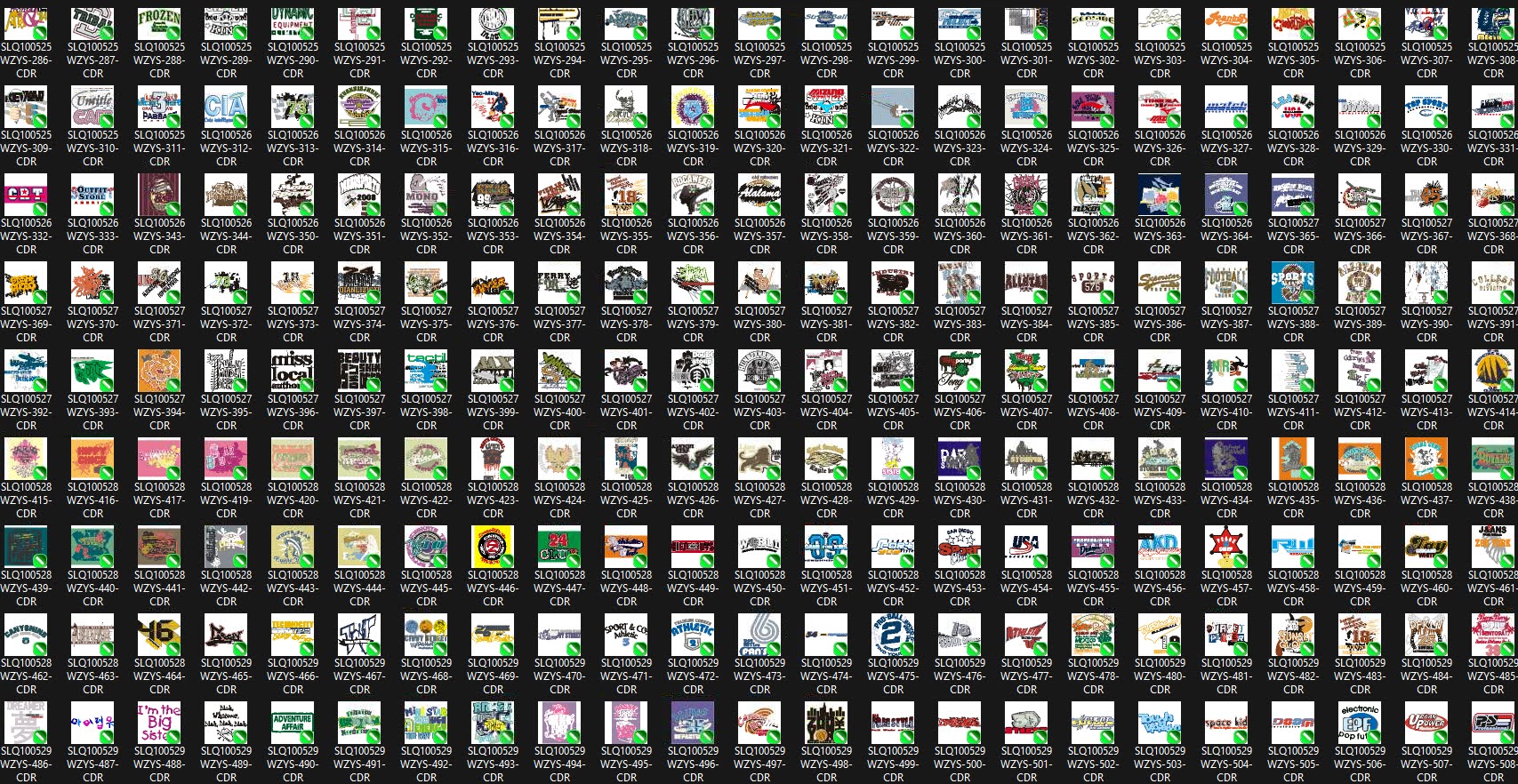

Gần 7000 Mẫu Vector Thêu-In Vi Tính được làm trên phần mềm Corel DRAW, nên các bạn cần cài đặt phần mềm CorelDRAW trên máy tính mới mở được những Mẫu Vector Thêu-In Vi Tính này.

Mình có chia sẻ miễn phí CorelDRAW Graphics Suite X7 tại link: https://www.congnghemay.info/2020/12/coreldraw-graphics-suite-x7-huong-dan-cai-day-du-32bit-64bit/

Còn nếu trên máy tính của các bạn có cài đặt phần mềm thêu vi tính Wilcom Embroidery Estudio E2 hoặc Wilcom Embroidery Estudio E4, mặc định có kèm theo cả CorelDRAW và được liên kết với nhau, chỉ cần mở các Mẫu Vector Thêu-In mình chia sẻ, phần mềm sẽ chuyển đổi qua Wilcom Embroidery Estudio luôn.

Các bạn chưa có các phần mềm trên, có thể liên hệ mình để cài đặt.
Nhận cài đặt các phần mềm:

• Thiết kế thời trang, làm rập 2D-3D.
• Giác sơ đồ vi tính.
• In Ấn, Thêu Vi Tính.
• Giày dép.
• Đồ họa, Văn phòng.
  Cài đặt + bảo hành + hổ trợ các vấn đề sử dụng.
  Liên hệ: 0906.442.991 ( Tín ).

Link Download Gần 7000 Mẫu Vector Thêu-In Vi Tính Miễn Phí: https://mega.nz/file/XbRzzZqJ#a2HkTU1xB5Vr4MOC1i5mCLbckm7j6KF_aVS-1h9uhto
Mật khẩu xả nén: haduytin2you

Chúc Thành Công !

Phân Loại Vải

1 – Theo nguyên liệu: vải bông, vải len, vải tơ tằm, vải đay, vải lanh, vải tổng hợp, vải pha v.v..
2 – Theo kiểu dệt: vải dệt thoi, dệt kim, vải không dệt.

• Kiểu dệt cơ bản: vải phin, vải chéo, satin v.v..
• Kiểu dệt biến đổi: vải basket, tổ ong v.v..
• Kiểu dệt liên hợp, phức tạp.
• Kiểu dệt hoa to: vải Jacquard.

3 – Theo công dụng: dùng trong may mặc, công nghiệp, vải trang trí, vải kỹ thuật, y tế, nông nghiệp, giao thông vận tải v.v..
4 – Theo màu sắc: vải tẩy trắng, in hoa, nhuộm màu, vải kẻ v.v..
5 – Theo khổ rộng: vải khổ rộng ≥ 140cm, khổ hẹp < 140cm.

6 – Theo khối lượng vải: vải nhẹ < 70g/m², vải trung bình ≤ 200g/m², vải nặng > 200g/m².

Công Nghệ Dệt Thoi

Qui Trình Công Nghệ Sản Xuất Vải

Qui Trình Công Nghệ Chuẩn Bị Sợi Dọc

Công Đoạn Mắc Sợi Dọc

Mục đích: quấn các búp sợi từ giá mắc thành thùng sợi dọc có đủ chiều dài, đủ số sợi, đủ chiều rộng vải, sức căng của các sợi đồng đều, các sợi không bị chéo v.v..
Có 2 phương pháp thực hiện là mắc sợi đồng loạt và mắc phân băng:

• Mắc đồng loạt phù hợp cho mặt hàng dệt từ sợi chưa nhuộm hay mặt hàng dệt có sợi dọc một màu giống nhau.
• Mắc phân băng phù hợp cho mặt hàng dệt từ sợi nhiều màu khác nhau.

Tải miễn phí Tài Liệu Công Nghệ Sản Xuất Vải Dệt Thoi: https://mega.nz/file/qJ4TwaJL#8e8Z747_apv-w9KAWAjuipFsNyxC-8_kZzPAJixeimI

Tải miễn phí Tài Liệu Công Nghệ Sản Xuất Vải Dệt Kim: https://mega.nz/file/DdxXkADK#m_CME2T0tmTuHMM8Hk-ts726SjAFlOS7tuOR3ND2rIE

Mật khẩu xả nén: haduytin2you

Chúc Thành Công !

Sách Kỹ thuật Cắt May Toàn Tập sẽ giúp các bạn giải quyết mọi vấn đề liên quan đến lĩnh vực này. Từ viện tìm hiểu để biết cách chọn lựa những nguyên liệu, dụng cụ và thiết bị cần thiết, cách sử dụng và bảo quản những nguyên liệu, dụng cụ máy móc thiết bị của nghành nghề chuyên môn… đến cách triển khai chi tiết kỹ thuật của các loại áo quần, trang phục của mọi người, trẻ em phụ nữ và nam giới.

Trong phần kỹ thuật các bạn sẽ được cung cấp trước tiên là những kỹ thuật may, trong đó bao gồm các hình thức tạo mũi may thông thường và cơ bản, các đường may tay, may máy, các đường viền, chỉ, hình thức ráp nối trong khung may, các kiểu vá mạng áo quần và cách may chi tiết của sản phẩm: may cổ áo, bâu áo, tay áo, túi áo, của các kiểu áo…

Kế đến, các bạn sẽ được tìm hiểu về kỹ thuật thực hiện sản phẩm bao gồm việc đo, vẽ, cắt may các loại trang phục trẻ em, phụ nữ, nam giới. Các thiết kế chi tiết kỹ thuật của các loại mẫu áo quần từ căn bản đến chuyên sâu…

Và sau cùng các bạn sẽ được làm quen với các mẫu mã thời trang để tạo sản phẩm theo ý thích của tất cả các loại trang phục thông qua hình thức thực hành ứng dụng kỹ thuật đo, cắt may chi tiết.

Đây là tài liệu tập trung tương đối đầy đủ mọi vấn đề thuộc phạm vi kỹ thuật của nghề may, đã được triển khai thực hiện rộng rãi cho mọi đối tượng sử dụng từ nhiều năm qua và được sắp xếp lại một cách cô đọng, có hệ thống, khoa học để các bạn tiện theo dõi, sử dụng.

Rất mong các bạn đọc sử dụng trên tinh thần thông cảm, xây dựng và tạo hiệu quả cao nhất trong việc phát triển nghành nghề chuyên môn.

Link Download Miễn Phí Sách Kỹ Thuật Cắt May Toàn Tập-Triệu Thị Chơi: https://mega.nz/file/eMxSgJxJ#57ss6rmviMw2gkXK64-xyLxo403tijr6BL_Ptf3Rydg

Mật khẩu xả nén: haduytin2you

Chúc thành công !

Bộ tài liệu và video mình chia sẻ hướng dẫn đầy đủ tất cả các chức năng của phần mềm StyleCAD.

Link Download tài liệu ở cuối bài viết.

Phím Tắt Sử Dụng Phần Mềm StyleCAD

1-Phím Tắt trên phần mềm StyleCAD Pattern Design.
Mouse Functions.
Left Button: Selection
Ctrl + Left Drag: Move Pattern(s)
Ctrl + Rubber Box: Select Pattern(s)
Ctrl+TAB + Drag: Select Guide Line
Right Button: Popup Menu
Shift + Left Button: Accumulate Selection
TAB + Rubber Box: Select Complete Enclosure

Left Button Dbl Click: Single/Multiple Pattern View
Space + Left Drag: Pan Working View
END + Drag: Complete Line Highlight
Alt + Left: Grading/Intermediate Toggle
Control + Alt + Left: Smooth Pt Toggle
Ctrl + Space + Drag-Box/LMB: Zoom In
Ctrl + Alt + Space + LMB: Zoom Out

Function Keys.
F1 Snap to Point
F2 Snap to Intersection
F3 Snap to Outline
F4 Snap to Grid
F5 Snap Off
F6 Plot Preview Display
F7 Perimeter Meaurement Display
F9 Refresh Display
F10 Main Menu Selection
F11 Original Pattern View
F12 Interior Fill View

Measurement Fraction Entry.
Shift + 1,2,3,4,5,6,7: 1/8, 1/4, 3/8/, 1/2, 5/8, 3/4, 7/8
Shift + 8: 1/16 or /16 after non blank char
Shift + 9: 1/32 or /32 after non blank char
Shift + 0: 1/64 or /64 after non blank char

Misc Keys.
Esc: Terminate Mode
` : Intermediate Pt Base Size Only
Backspace: Remove Selection
Delete: Delete Selected Object
Alt: Curve-Grading Toggle
Left/Right Arrow: Increment Move
Left/Right Space: Default/Selected Tool Switch
Up/Down Arrow : Increment Move Up/Down
TAB+Pt/Line: Proportional Streching Anchor
Ctrl + Left/Right Arrow : Flip Section Left/Right
Ctrl + R: Ruler Tool
Ctrl + Up/Down Arrow : Flip Section Up/Down
Ctrl + P: Perimeter Measurement Tool
Ctrl + Backspace: Reverse Point Order
Ctrl + G: Grid
z/Z: Zoom In
Ctrl + I Style Image Scanner/Viewer
x/X: Zoom Out
Ctrl + B: Back to Zoom X1
Ctrl + T: Grading/PDS Mode Change
Page Up: Move to Next Pattern
Ctrl + A: Save Original Pattern
Page Down: Move to Previous Pattern
Ctrl + H: Hang Pattern on Thumbnail View
Ctrl + Z: Undo
Ctrl + O: Open Style File
Ctrl + Y: Redo
Ctrl + S: Save Style File (No Validity Check)
Ctrl + F: Focus on Pattern
Ctrl + U: Toggle Inch/Metric
Ctrl + C: Copy
Ctrl + W: Toggle View Filter
Ctrl + X: Cut
Ctrl + V: Paste

2-Phím Tắt trên phần mềm StyleCAD Pattern Design Grading.

Grading Focus.
Tab: Move to Next Grading Point/Drillhole
Shift + Tab: Move to Prev Grading Point/Drillhole
Ctrl + Tab: Move to Next Category
Page Up: Move to Next Pattern
Page Down: Move to Previous Pattern
Shift + Page Up: Move to Next Size
Shift + Page Down: Move to Previous Size

Misc Keys.
A-Z,0-9: Rule ID entry
Backspace: Delete last entered Rule ID char
Return: Apply Rule ID to the selected point
Esc: Terminate Current Mode
Z: Zoom In
X: Zoom Out
Ctrl + B: Back to Zoom X1
Ctrl + G: Grid
Ctrl + I: Style Image Scanner/Viewer
Ctrl + Z: Undo Last Operation
Ctrl + T: Grading/PDS Mode Change
Ctrl + O: Open Style
Ctrl + S: Save Style
Ctrl + R: Ruler Tool
Ctrl + P: Perimeter Measurement Tool
Ctrl + F: Focus on Pattern
Ctrl + Y: Redo

Function Keys.
LMB + C: Copy Grading from other point
LMB + FFF: Reverse the Sign on Delta Xs
LMB+ FFFF: Reverse the Sign on Delta Ys
Drag + Shift: Rubberband Lock
F8: Display Grading Rule ID/Point ID
F11, Shift+F11: Change Grading Increment
F12, Shift+F12: Copy Grading from Previous Point

Mouse Functions.
Left Button: Selection
Ctrl + Left: Move Pattern
Shift + Left: Multiple Point Selection (Grading Mode)
Right Button: Popup Menu
Double Click: Single/Mulitple Pattern View

3-Phím Tắt sử dụng chức năng nhanh trên phần mềm StyleCAD Pattern Design.

Tool Selection
With LBM (Left Mouse Button) down:

PDS MODE
A – Align Point tool
AA – Align Segment tool
B – Bezier Polyline tool
BB – Rectangle tool
C – Curve Blending tool
CC – Cut tool
CCC – Copy Segment tool
D – Distance Adjust Tool
DD – Divide Line tool
DDD – Dart Fill tool
E – Extend/Trim Tool
F – Flip tool
FF – Facing tool
FFF – Unfold Facing tool
G – Group tool
H – 2 Point Horiz Rotation
I – Intersect Point
J – Join Tool
L – Segment Length Tool
LL – Cut Stretch Tool
LLL – Modify Length Tool
M – Point tool (~ curve pts)
N – Annotation tool
NN – Notation tool
O – Circle tool
P – Parallel Line Tool
PP – Perimeter Measurement Tool
R – Rotate Tool
RR – Ruler tool
RRR – Round Corner tool
S – Add Seam Tool
SS – Edit Seam Tool
SSS – Scale Tool
T – Trace Tool
TT – Trace Polyline Tool
V – 2 Point Vertical Rotation
X – Dart Transfter (Xfer) XX – Relative Point XY
Y – Relative Point

GRADING MODE
A – Grading Axis tool
C – Copy XY tool
CC – Copy X tool
CCC – Copy Y tool
D – Drag Grading tool
F – Flip tool
FF – Flip XY tool
FFF – Flip X tool
FFFF – Flip Y tool
G – Group Grading tool
H – 2 Point Horizontal Rotation
I – Intermediate Grading tool
L – Line Up XY tool
LL – Line Up X tool
LLL – Line Up Y tool
N – Notch Grading tool
P – Perimeter Grading tool
PP – Perimeter Measurement
R – Rotate Tool
RR – Ruler tool
RRR – Radial Grading tool
V – 2 Point Vertical Rotation

Quick Step for Tools
GENERAL (with most tools):

‘N’ – Notch Flag Toggle (Default Notch Type)
‘N1’ – T-Notch Flag Toggle
‘N2’ – Out-Notch Flag Toggle
‘N3’ – V-Notch Flag Toggle
‘NM’ – Custom Notch Angle Control
‘S’ – Stitch Line Flag Toggle
‘J’ – Join lines
‘D’ – Point/Line Tool – Adding Detached Line/Point
‘S’ – Parallel Line – Stitch Line
‘A’ – Rotate Tool – Angle Entry (e.g. A30 rotate 30 deg)
‘E’ – Parallel, Extend/Trim Line – Extend the line to outline
‘EN’ – Parallel, Extend/Trim Line – Extend to outline with Notch
‘E’ – Grading Tool – Extend Internal Line Grading to Outline
‘H’ – Bezier Polyline – Point at halfway on clicked line
‘H’ – Control Cut Flag Tool – Half Cut
‘I’ – Perimeter – Intersecting Sections Perimeter Measurement
‘N’ – Add/Edit Seam – Click on Sewing Line – Corner Notch
‘F’ – Add/Edit Seam – Click on Sewing Line – Folding Corner
’90’ – Add/Edit Seam – Click on Sewing Line – 90 deg Corner
‘M’ – Add Seam, Edit Seam – Seam Corner Matching
‘M’ – Block Blending Tool – Matching joining side angle.
‘L’ – Curve Blending Tool – Matching joining side length
‘V’ – Control Section – Quick Step Dart method
‘P’ – Control Section – Quick Step Pivot method
‘G’ – Control Section – Marker Group Assignment (G1-G100)
‘G’ – Ruler Tool – Graded Section to Section Distance
‘G’ – Pattern Spec Tool – Grading Data Spec
‘B’ – Control Section/Bezier Polyline – Section Blending
‘BB’ or ‘BB#’ – Section/Polyline – Blending with # control pts
‘R#’ – Grading Tool – apply specified grading rule
‘C’ – Bezier Polyline – copy French Curve section.
‘C’ – Control Section/Trace – copy section as internal line

4-Phím Tắt trên phần mềm StyleCAD Marking.

Misc Key.
Z : Zoom In
X : Zoom Out
B : Back to Zoom X1
Ctrl + Z : Undo Last Action
Ctrl + G : Grid Control
Ctrl + I : Image Scanner/View
Ctrl + O : Open Marker
Ctrl + S : Save Marker
Alt : Select Menu
Esc : Cancel Current Operation
Page Up : Move to Next Marker
Page Down : Move to Previous Marker
Ctrl + F: Fusible Block

Function Keys.
F1 : Flip
F2 : Wriggle
F3 : Rack All
F4 : Rack
F5 : Pushpin
F6 : Anchor
F7 : Zoom Mode F8 : Pattern Info F9 : Rotate
F11 : Rotate 90 degree
F12 : Rotate 180 degree

Mouse Actions.
Left Button : Select/Move
Right Button : Rotate 180/90/Popup Menu
Shift + Right Button : Popup Menu

Link Download Tài Liệu Hướng Dẫn Sử Dụng Phần Mềm StyleCAD: Tài Liệu StyleCAD

Link Download Video Hướng Dẫn Sử Dụng Phần Mềm StyleCAD: Video StyleCAD

Mật khẩu xả nén tài liệu + video: haduytin2you

Chúc Thành Công !

Nhưng khi các bạn tăng giới hạn kí tự trong Lectra Modaris như thế, làm sơ đồ trên Lectra Diamino sẽ phát sinh lỗi nếu các bạn tăng giới hạn kí tự của bảng thống kê chi tiết rập Variant Name.
Mở sơ đồ Lectra Diamino, lỗi như hình dưới.

Do phần mềm Lectra Diamino phần kí tự Variant Name giới hạn chỉ có 9 kí tự thôi.

Nếu các bạn tăng giới hạn kí tự và nhập tên của bảng thống kê chi tiết rập Variant Name bên Lectra Modaris hơn 9 kí tự, Lectra Diamino không thể đọc được dữ liệu.
Khá nhiều bạn liên hệ hỏi mình vấn đề này.

Nay mình xin phép được chia sẻ đến các bạn cách xử lý vấn đề này luôn, để giúp các bạn thuận tiện làm việc hơn.
Mình đã làm sẵn tập tin sửa lỗi, các bạn chỉ cần chạy tập tin là xong.

Link Download Fix Kí Tự Lectra Diamino: https://mega.nz/file/CdIB1Bib#gHu8OLIb5Yas23AqTxy4ne-AZiiV4Z5SudAfmyRoluo
Mật khẩu xả nén và cài đặt: haduytin2you

Chúc thành công !

Với kiểu giác này, bạn có thể giác sơ đồ thủ công hoặc giác sơ đồ tự động Automatic Processing.
Cách giác sơ đồ tự động Automatic Processing Group cũng có nhiều kiểu khác nhau.
Bài viết này mình xin chia sẻ cùng các bạn Các Kiểu Sơ Đồ Tự Động Groups MarkerManagerV6 Auto. lists

Tạo Sơ Đồ theo kiểu Groups trên Lectra DiaminoV6 Marker Manager.

Việc tạo sơ đồ theo kiểu Groups khá là đơn giản, các bạn cứ tạo sơ đồ như mọi khi, chỉ cần chú ý đánh số thứ tự Group vào cột Group khi tạo sơ đồ là được.

Mở sơ đồ mới tạo trên Marker Marking, mặc định sẽ chỉ thấy các chi tiết rập ở Group 1 đầu tiên, các bạn muốn chuyển Groups thì chú ý ở góc phải chổ mình khoanh đỏ, bấm vào biểu tượng mũi tên để chuyển đổi các Groups.

Khi các bạn muốn giác sơ đồ tự động, trước tiên cần vào thiết lập giác tự động và tùy chỉnh chế độ giác Group.

Biểu tượng + : với chế độ này, các chi tiết rập ở mỗi Group sẽ được giác tự động xen kẽ vào nhau.
Biểu tượng : giác tự động chia các Group theo từng đoạn, các đoạn có thể hở hoặc được xen kẽ vào nhau.
: khoản hở giữa các Group theo thông số thiết lập.
: giữa các Group được phép giác các chi tiết rập xen kẽ vào nhau theo thông số thiết lập.

Thiết lập xong, các bạn chọn OK rồi bấm giác tự động.
Sau khi giác tự động xong Group 1, bấm chuyển tiếp Group 2 để giác tự động tiếp tục, cứ lặp lại như vậy cho đến hết Group.

Kiểu này khá tốn thời gian nếu phải làm nhiều Group.
Để nhanh hơn, các bạn hãy sử dụng chức năng Auto. lists trên MarkerManagerV6.

Lectra DiaminoV6: Sơ Đồ Tự Động Groups MarkerManagerV6 Auto. lists

Sau khi tạo sơ đồ Group ở Tab Marker của MarkerManagerV6, các bạn chuyển qua Tab Auto. list
Ở cột Lists bấm chuột phải chọn Enter and Add List => đặt tên cho list name rồi bấm OK.

Các bạn chú ý các chổ mình khung màu đỏ.
Generalities sẽ bao gồm các tùy chọn thiết lập chế độ, thông số cho Auto. list ( thiết lập chế độ tự động cho danh sách sơ đồ cần làm)

• Processing method bao gồm:
  – Pre-nesting : giác sơ đồ tự động nhanh, kiểu vứt hết chi tiết xuống vùng giác 1 cách nhanh nhất.
  – Automatic processing : giác sơ đồ tự động hiệu suất cao.
  – “Shaker” Optimizing : chức năng dồn ép sơ đồ đã giác ( với các sơ đồ giác thủ công, chức năng này sẽ phát huy tác dụng tốt).
  – “Optimizer” optimizing : chức năng dồn ép sơ đồ và tính toán giác sơ đồ lại nếu có thể trong thời gian nhanh nhất, chức năng này mình sử dụng thường xuyên, nó rất hay. Nhưng sử dụng chức năng này các bạn cần chú ý sơ đồ phải có Constraint.

• Processing pieces bao gồm:
  – Reject nested pieces : tất cả các chi tiết rập có trong sơ đồ sẽ được giác tự động, nếu dưới khu vực đã giác sơ đồ đang có chi tiết cũng sẽ được đưa lên khu vực chờ giác và giác tự động lại.
  – Do not reject nested pieces : kiểu này là giác sơ đồ bán tự động, nghĩa là các chi tiết rập ở khu vực chờ giác sẽ được đưa xuống giác tự động, còn nếu dưới khu vực đã giác có sẵn chi tiết rập, các chi tiết rập đó sẽ vẫn nằm cố định tại vị trí đang có. Phần mềm chỉ giác tự động tiếp tục các chi tiết rập lấy từ khu vực chờ giác.
  – Reject not fused pieces : tất cả chi tiết rập có trong sơ đồ sẽ được giác tự động, bao gồm các chi tiết rập nằm ở khu vực chờ giác và khu vực đã giác ngoại trừ các chi tiết rập đã được Block Fusing.

• Group processing bao gồm:
  – Groups ignored : bỏ qua Group, giác sơ đồ tự động bình thường.
  – Group by group : áp dụng Group để giác sơ đồ tự động, nhưng các Group sẽ được giác tự động lộn xộn vào nhau, cũng gần như là giác sơ đồ tự động bình thường.
  – Spaced group by group : áp dụng Group để giác sơ đồ tự động theo từng đoạn, giữa các đoạn nối của mỗi Group có thể thiết lập thông số khoản hở ở Groups spacing.
  – Interlocked group by group : áp dụng Group để giác sơ đồ tự động theo từng đoạn, giữa các đoạn nối của mỗi Group có thể thiết lập thông số cho phép giác xen kẽ với nhau ở Groups Interlock.

Các thiết lập tùy chọn còn lại của Generalities bài này tạm thời bỏ qua, sẽ được giới thiệu ở bài khác liên quan đến chức năng khác.
– Composition: khu vực để add các sơ đồ cần làm Auto.list vào.
Cột Input name các bạn bấm vào biểu tượng để thêm sơ đồ (hoặc bên List, bấm chuột phải vô dòng List đang có, chọn Add Markers để thêm các sơ đồ cần làm).

Cột Output name là tên của tập tin sơ đồ sau khi phần mềm Automatic processing xong,bấm đúp vào dòng tương ứng nếu muốn thay đổi tên.
Cột Time(min): thiết lập thời gian Automatic processing cho từng sơ đồ.
Sau khi đã thiết lập các tùy chọn muốn sử dụng, các bạn bấm vào biểu tượng Automatic processing ở thanh công cụ Processing panel để phần mềm tiến hành quá trình xử lý Auto. list cho các sơ đồ.

Dể hiểu hơn về Lectra DiaminoV6: Sơ Đồ Tự Động Groups MarkerManagerV6 Auto. lists các bạn xem video dưới đây.

Chúc Thành Công !

• Đối với các phiên bản cũ Lectra DiaminoV5, khi các bạn xuất in trực tiếp sơ đồ đang mở trên phần MarkerMaking, tập tin HPGL xuất in đó sẽ được lưu vào thư mục các bạn đã chỉnh sẵn bên Plotter List, rất thuận tiện trong việc in sơ đồ.

• Nhưng đối với các phiên bản mới Lectra DiaminoV6, khi các bạn xuất in HPGL trên phần MarkerMaking, tập tin xuất in HPGL đó sẽ được lưu vào chính thư mục các bạn đang mở sơ đồ.

Khá nhiều bạn hỏi mình, nay mình xin chia sẻ một mẹo nhỏ để các bạn giải quyết vấn đề này.
Các bạn lưu ý, với Lectra DiaminoV5 sẽ liên kết với phần PlotterList để xuất in HPGL, còn với Lectra DiaminoV6 sẽ liên kết với Lectra Justprint để xuất in HPGL.
Nên các bạn trước khi xuất in trên Lectra DiaminoV6, cần thiết lập cho các Activity ở trên Lectra Justprint trước.
Cách Thiết Lập Xuất File in trên Lectra Justprint nhanh nhất: https://www.congnghemay.info/2020/12/lectra-justprint-huong-dan-cach-config-thiet-lap-xuat-file-in-nhanh-nhat/

Xuất In HPGL Trực Tiếp Trên Lectra DiaminoV6 Vào Thư Mục Chỉ Định

Đầu tiên các bạn mở sơ đồ cần xuất in HPGL bằng Lectra Diamino MarkerMakingV6.

Vô Menu File => Access paths…

Chổ này chắc các bạn quá quen thuộc rồi, Access paths để thay đổi đường dẫn thư mục mã hàng các bạn đang muốn mở sơ đồ.
Bây giờ các bạn chú ý ở khung vực mình đã khung màu đỏ Writing.

Các đường dẫn ở khu vực này chính là nơi sẽ lưu các tập tin xuất ra cho máy in HPGL, cho máy cắt vải tự động RS274D Cutfile, DXF Cutfile và tập tin sơ đồ MKX.
Rồi, tới đây chắc các bạn đã hiểu vấn đề rồi chứ ^_^.
Muốn các tập tin xuất in HPGL, tập tin *.gbr cho máy cắt rập, hoặc tập tin *.dxf xuất ra lưu ở chổ nào thì chỉ cần bấm đúp vào dòng đó rồi thay đổi thôi.

Lưu ý: để khỏi mất công phải chỉnh đi chỉnh lại phần Writing mỗi lần thay đổi đường dẫn thư mục mã hàng làm việc. Khi các bạn thay đổi đường dẫn Access paths.

Các bạn nhớ, chỉ bấm vào các vị trí mũi tên mình khung đỏ 1 và 2 thôi nhé.
Vị trí mũi tên màu đỏ còn lại không bấm, bấm vào đó, đường dẫn thư mục phần Writing sẽ sao chép giống với Reading/Add/Create.

Chỉnh xong, bấm OK để đóng cửa sổ Access paths…
Vào Menu Edit => chọn Plot in an HPGL file… => bấm vào Configure chọn Activity đã chỉnh sẵn bên Lectra Justprint => bấm OK để tiến hành xuất file in HPGL.

Lúc này, tại thư mục chỉ định các bạn đã thiết lập lưu tập tin xuất in HPGL. Sẽ có tập tin xuất in của sơ đồ đang mở.

Ngoài ra, ở phần Lectra Diamino MarkerManagerV6, các bạn cũng có thể xuất in sơ đồ bằng chức năng Post-processing ở thanh công cụ Menu Processing Panel: https://www.congnghemay.info/2022/04/thanh-cong-cu-processing-panel-trong-lectra-markermanager-v6/

Chúc Thành Công !
