Автоматические выключатели ВА47-29 широко применяются для защиты электрических сетей от перегрузок и коротких замыканий. Благодаря надежности, доступности и универсальности эти устройства используются как в бытовых, так и в коммерческих или промышленных электроустановках. Однако при выборе и эксплуатации автоматов у пользователей нередко возникают вопросы. Рассмотрим наиболее распространенные из них.

Для чего предназначен автоматический выключатель ВА47-29?

Основная функция автоматического выключателя ВА47-29 заключается в защите электропроводки и подключенного оборудования от аварийных режимов работы. При возникновении перегрузки или короткого замыкания устройство автоматически отключает питание, предотвращая повреждение кабелей и снижая риск возгорания.

Автоматы данной серии используются в жилых домах, офисных зданиях, торговых центрах, производственных помещениях и других объектах, где требуется надежная защита электрических цепей.

Как выбрать подходящий номинал автомата?

При подборе автоматического выключателя необходимо ориентироваться прежде всего на характеристики кабельной линии, а не только на мощность подключенных электроприборов. Номинальный ток автомата должен соответствовать сечению проводников и условиям эксплуатации сети.

• Для большинства линий освещения используются автоматы на 10 А.
• Для розеточных групп чаще всего выбирают устройства на 16 А.
• Для мощного оборудования могут потребоваться автоматы с более высоким номиналом.
• Окончательный выбор выполняется после расчета предполагаемой нагрузки.

Что обозначают характеристики B, C и D?

Буквенное обозначение указывает на тип времятоковой характеристики автоматического выключателя. От этого параметра зависит скорость срабатывания устройства при возникновении пусковых токов.

1. B — подходит для цепей с небольшими пусковыми токами.
2. C — универсальное решение для большинства бытовых и коммерческих сетей.
3. D — применяется для оборудования с высокими пусковыми токами, включая электродвигатели, насосы и компрессоры.

Как читать маркировку ВА47-29?

На корпусе автоматического выключателя размещается информация, необходимая для правильного подбора оборудования. Обычно указываются номинальный ток, количество полюсов, характеристика отключения, рабочее напряжение и отключающая способность.

Например, маркировка «C16» означает, что устройство имеет характеристику типа C и рассчитано на номинальный ток 16 А.

Типичные ошибки при выборе автоматического выключателя

Почему автоматический выключатель периодически отключается?

Чаще всего причиной срабатывания становится перегрузка сети, когда суммарная мощность подключенных потребителей превышает допустимые параметры линии. Также автомат может отключаться при коротком замыкании, нарушении изоляции или неисправности электроприборов.

Если отключения происходят регулярно, рекомендуется провести диагностику электропроводки и проверить состояние подключенного оборудования.

Можно ли установить ВА47-29 самостоятельно?

Монтаж автоматического выключателя требует соблюдения правил электробезопасности и понимания принципов работы распределительных щитов. Ошибки при подключении способны привести к нагреву контактов, нестабильной работе сети и выходу оборудования из строя.

Поэтому при отсутствии необходимых навыков лучше доверить установку профессионалам. Дополнительно рекомендуется регулярно проводить обслуживание электроустановок, что позволяет своевременно выявлять неисправности и поддерживать высокий уровень безопасности.

Каков срок службы автоматических выключателей ВА47-29?

Современные автоматические выключатели рассчитаны на длительную эксплуатацию и большое количество циклов включения и отключения. Фактический срок службы зависит от качества изделия, условий окружающей среды и соблюдения допустимых нагрузок.

Периодический контроль состояния контактов и распределительного щита помогает своевременно обнаружить признаки износа и избежать аварийных ситуаций.

Можно ли использовать автомат совместно с УЗО?

Да, совместная установка автоматического выключателя и устройства защитного отключения считается наиболее эффективным способом защиты электросети. Автомат предотвращает повреждение проводки из-за сверхтоков, а УЗО обеспечивает защиту от токов утечки и поражения электрическим током.

Такое сочетание позволяет значительно повысить уровень электробезопасности как в жилых, так и в коммерческих объектах.

На что обратить внимание при покупке ВА47-29?

Перед приобретением автоматического выключателя важно убедиться, что его характеристики соответствуют параметрам конкретной электрической сети.

• Номинальный ток.
• Количество полюсов.
• Тип времятоковой характеристики.
• Отключающая способность.
• Качество изготовления и наличие сертификатов.

Поделиться:

Запись Автоматические выключатели ВА47-29: ответы на популярные вопросы впервые появилась Райт Лэвел.

Круглоконические опоры являются одним из наиболее востребованных решений для организации наружного освещения. Их используют на автомобильных дорогах, городских улицах, промышленных объектах, в жилых комплексах и общественных пространствах. Такие конструкции отличаются высокой надежностью, устойчивостью к внешним воздействиям и современным внешним видом.

Основой опоры служит конический ствол с плавным уменьшением диаметра от основания к вершине. Изготовление осуществляется из листовой стали методом гибки с последующей сваркой продольного шва. Подобная конструкция обеспечивает эффективное распределение нагрузок и позволяет снизить расход металла без ущерба для прочностных характеристик. Для защиты от коррозии применяется горячее цинкование и дополнительные лакокрасочные покрытия, что существенно увеличивает срок эксплуатации изделий.

Сферы применения круглоконических опор

Круглоконические опоры подходят для различных объектов наружного освещения. Их используют как в городской среде, так и на территориях с повышенными эксплуатационными требованиями.

• Автомобильные дороги и магистрали.
• Городские улицы и жилые кварталы.
• Промышленные предприятия и складские комплексы.
• Парковые зоны и набережные.
• Общественные пространства и пешеходные территории.

При выборе конкретной модели учитываются не только особенности объекта, но и ветровые нагрузки, климатические условия, а также схема электроснабжения, предусмотренная проектом.

Основные виды круглоконических опор

В зависимости от конструктивных особенностей и предполагаемых нагрузок выделяют несколько основных типов круглоконических опор.

ОКК — несиловые круглоконические опоры

Опоры типа ОКК предназначены для установки осветительного оборудования при подземной прокладке кабельных линий. Такие конструкции воспринимают нагрузку от кронштейнов, светильников и ветрового воздействия, не испытывая дополнительных усилий от воздушных проводов.

Подобные решения широко используются в жилых районах, городских пространствах и благоустроенных территориях с развитой подземной инфраструктурой.

ОККС — силовые круглоконические опоры

Силовые опоры ОККС рассчитаны на дополнительные нагрузки, возникающие при использовании самонесущих изолированных проводов (СИП). В этом случае конструкция становится частью системы электроснабжения и воспринимает не только вертикальные, но и значительные горизонтальные усилия.

Такие опоры востребованы:

• на автомобильных дорогах;
• на промышленных объектах;
• на территориях без подземной кабельной сети;
• в удаленных населенных пунктах и инфраструктурных проектах.

ОККЛИ — изогнутые круглоконические опоры

Модели ОККЛИ отличаются оригинальной архитектурной формой. Верхняя часть конструкции имеет плавный изгиб, благодаря чему опора выглядит более легкой и гармонично вписывается в окружающее пространство.

Такие изделия часто применяются при благоустройстве парков, скверов, набережных и современных общественных зон, где важны не только технические характеристики, но и внешний вид осветительной инфраструктуры.

Чем отличаются ОКК и ОККС

Главное отличие между силовыми и несиловыми моделями заключается в характере воспринимаемых нагрузок. Опоры ОКК рассчитаны исключительно на вес осветительного оборудования и ветровые воздействия. Опоры ОККС дополнительно воспринимают усилия от воздушных линий электропередачи.

Именно поэтому силовые конструкции обладают повышенным запасом прочности и требуют более сложного расчета с учетом действующих нормативов и климатических условий региона.

Преимущества круглоконических опор

Популярность круглоконических опор обусловлена сочетанием эксплуатационных и конструктивных преимуществ.

1. Оптимальное распределение нагрузок по всей высоте конструкции.
2. Снижение металлоемкости без потери прочности.
3. Высокая устойчивость к ветровым нагрузкам.
4. Длительный срок службы благодаря антикоррозионной защите.
5. Современный внешний вид и универсальность применения.
6. Возможность эксплуатации в различных климатических условиях.

Как правильно выбрать опору освещения

Подбор конструкции начинается с анализа условий эксплуатации и проектных нагрузок. Важно учитывать способ подвода питания, количество устанавливаемого оборудования, ветровой район и особенности объекта.

Если требуется установить только светильник и кронштейн без дополнительных нагрузок, оптимальным решением станет опора ОКК. При наличии воздушной линии электроснабжения рекомендуется использовать силовые модели ОККС. Для объектов с повышенными требованиями к дизайну городской среды лучше подойдут изогнутые опоры ОККЛИ.

Не менее важным этапом после монтажа является своевременное обслуживание электроустановок, которое позволяет обеспечить стабильную работу осветительных систем и продлить срок службы оборудования.

Ответы на популярные вопросы

Круглоконические опоры считаются универсальным решением для наружного освещения, однако выбор конкретного типа всегда зависит от условий эксплуатации и проектных требований.

• ОКК применяются при подземной прокладке кабеля.
• ОККС используются при наличии воздушного ввода электропитания с применением СИП.
• ОККЛИ выбирают для объектов, где большое значение имеет архитектурный облик территории.
• Средний срок службы конструкций превышает 25 лет при соблюдении требований монтажа и эксплуатации.

Грамотно подобранные круглоконические опоры обеспечивают надежную работу наружного освещения, безопасность эксплуатации и привлекательный внешний вид объекта на протяжении многих лет.

Поделиться:

Запись Круглоконические опоры освещения: особенности, разновидности и критерии выбора впервые появилась Райт Лэвел.

Реле безопасности: назначение, стандарты и особенности выбора

Реле безопасности представляют собой специальные устройства, предназначенные для перевода оборудования в безопасное состояние при возникновении аварийной ситуации. Такие модули применяются при срабатывании кнопки экстренной остановки, открытии защитных ограждений, пересечении световых завес и других опасных событиях. В отличие от стандартных промежуточных реле, они оснащаются двухканальной архитектурой, функциями самодиагностики и резервирования, что значительно повышает надежность системы.

Для чего используются реле безопасности

Главная задача реле безопасности — минимизировать риск травмирования персонала и предотвратить аварийные ситуации. Устройства контролируют исправность входных цепей, исполнительных механизмов и исключают вероятность опасного самозапуска оборудования после сбоя.

Применение таких решений особенно актуально на производственных объектах с повышенными требованиями к промышленной безопасности:

• роботизированные комплексы;
• станки и прессовое оборудование;
• конвейерные линии;
• упаковочные системы;
• дерево- и металлообработка;
• фармацевтическое и пищевое производство.

Стандарты и требования к системам безопасности

Необходимость установки реле безопасности определяется в ходе оценки рисков в соответствии с ГОСТ ISO 12100-2013. Документ описывает принципы проектирования безопасного оборудования и методы снижения потенциальных угроз.

Дополнительно применяется ГОСТ ISO 13849-1, который регулирует проектирование систем управления, связанных с безопасностью. В стандарте используется показатель Performance Level (PL) — уровень эффективности защиты. Всего предусмотрено пять уровней: от «a» до «e», где «e» считается максимальным показателем надежности.

Также стандарт определяет категории безопасности:

1. Категория B — базовые требования.
2. Категория 1 — повышенная надежность компонентов.
3. Категория 2 — наличие периодического контроля.
4. Категория 3 — резервирование отдельных функций.
5. Категория 4 — максимальная отказоустойчивость и самодиагностика.

Наиболее высокий уровень безопасности достигается при соответствии требованиям PL e, SIL3 и Cat.4. Такие системы способны сохранять работоспособность даже при возникновении единичных отказов.

Стандарт SIL и его особенности

ГОСТ Р МЭК 62061-2015 применяется для проектирования электронных и программируемых систем управления безопасностью. В данном стандарте используется понятие SIL (Safety Integrity Level) — уровень полноты безопасности. Этот подход чаще применяется в сложных автоматизированных системах с контроллерами, интеллектуальными датчиками и преобразователями частоты.

При проектировании инженерных сетей и систем автоматики важно учитывать не только выбор защитных компонентов, но и регулярное обслуживание электроустановок, позволяющее поддерживать высокий уровень надежности оборудования.

Особенности серии Hongfa HFGA1

Реле безопасности Hongfa серии HFGA1 разработаны для применения в системах с высокими требованиями к функциональной безопасности. Линейка включает несколько модификаций, отличающихся функциональностью и областью применения.

• HFGA1/A — базовые модели для аварийной остановки и контроля дверей безопасности.
• HFGA1/B — устройства с дополнительным контролем запуска.
• HFGA1/C — реле с поддержкой OSSD-выходов световых завес и защитных датчиков.
• HFGA1/D — модели с мультифункциональным входом и контролем пуска.
• HFGA1/E — специализированные реле для двухручного управления.

Контакты и конфигурации

Основные контакты реле безопасности Hongfa имеют нормально открытое исполнение, а дополнительный контакт состояния — нормально закрытое. В зависимости от конфигурации возможно использование от двух до четырех основных контактов. При необходимости система расширяется дополнительным модулем HFGA1/G.

Одной из наиболее востребованных моделей считается HFGA1/A-3H1D-U24. Это устройство сочетает базовый функционал, поддержку автоматического и ручного перезапуска, а также соответствует высоким требованиям промышленной безопасности.

Заключение

Реле безопасности являются важнейшим элементом современных систем защиты оборудования и персонала. Они позволяют обеспечить контролируемое отключение техники, снизить вероятность аварий и повысить надежность производственных процессов. Правильный выбор реле с учетом требований стандартов PL и SIL помогает создать безопасную и стабильную систему управления.

Поделиться:

Запись Как выбрать реле безопасности впервые появилась Райт Лэвел.

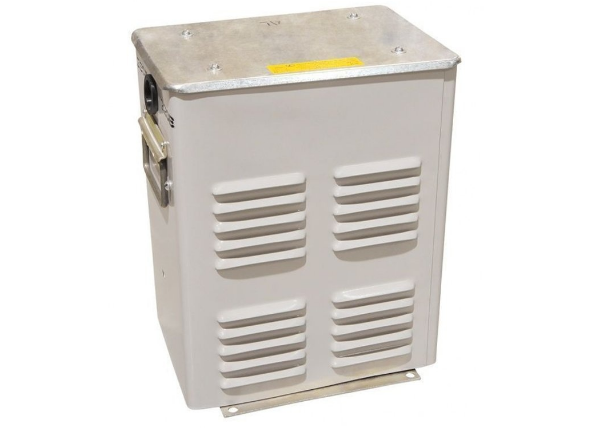

Сухие трансформаторы отличаются высокой надёжностью и пожаробезопасностью, но для долгой и стабильной работы им требуется регулярное техническое обслуживание. Своевременные осмотры и чистка помогают выявить проблемы на ранней стадии, предотвратить перегрев, снизить риск выхода из строя и существенно продлить срок службы оборудования.

Периодичность обслуживания

Рекомендуемая частота осмотров сухого трансформатора — каждые 3–6 месяцев. В помещениях с минимальным количеством пыли достаточно проводить полноценное обслуживание один раз в год. В условиях повышенной запылённости, влажности или высокой нагрузки проверки должны быть более частыми.

Регулярное обслуживание позволяет вовремя заметить скопление пыли, ослабление контактов и другие скрытые дефекты, которые могут привести к перегреву и аварии.

Контрольный список по обслуживанию сухого трансформатора

1. Проверка и очистка от пыли
2. Осмотр при работающем трансформаторе
3. Проверка внутренних компонентов
4. Проведение рутинных электрических испытаний

1. Очистка от пыли

Пыль — главный враг сухих трансформаторов. Она ухудшает охлаждение и может стать причиной перегрева. Перед очисткой трансформатор необходимо полностью обесточить.

Используйте промышленный пылесос для удаления основной массы пыли. Для жалюзи и защитных экранов подойдёт мягкая щётка. В труднодоступных местах можно использовать холодный воздух от фена. Запрещается применять воду, мыло или любые моющие средства.

2. Проверка при включённом трансформаторе

После запуска оцените работу системы охлаждения и вентиляцию. Обратите особое внимание на звуки: нормальная работа сопровождается ровным низкочастотным гудением. Появление треска, дребезжания или усиленного гула — сигнал о необходимости срочной диагностики.

3. Осмотр внутренних элементов

При отключённом трансформаторе тщательно проверьте:

• зажимы и контактные соединения на предмет ослабления;
• сердечник и обмотки на наличие ржавчины;
• изоляцию на изменение цвета (потемнение указывает на перегрев);
• состояние крепёжных элементов.

Все ослабленные контакты необходимо подтянуть. При обнаружении серьёзных дефектов следует пригласить специалиста.

4. Рутинные электрические испытания

Для оценки технического состояния выполняют два ключевых теста:

• Измерение коэффициента трансформации — при подозрении на проблемы с проводимостью или изменении цвета изоляции;
• Испытание на диэлектрическую абсорбцию (от обмотки к обмотке и от обмотки к земле). Индекс поляризации должен быть выше 2,0.

Заключение

Регулярное обслуживание сухого трансформатора — это лучшая профилактика дорогостоящих поломок и гарантия бесперебойной работы. Не стоит ждать появления явных признаков неисправности. Своевременная очистка, проверка контактов и проведение диагностики позволяют значительно увеличить ресурс оборудования.

Для сложных работ и проведения полного комплекса испытаний рекомендуется обращаться к профессионалам. Комплексное техническое обслуживание электроустановок включает все необходимые проверки сухих трансформаторов и гарантирует их надёжную и безопасную эксплуатацию.

Поделиться:

Запись Как правильно обслуживать сухой электрический трансформатор впервые появилась Райт Лэвел.

Эффективная работа ветровой энергетики невозможна без продуманной интеграции в существующую энергосистему. Современные ветроустановки должны не только вырабатывать электроэнергию, но и обеспечивать стабильность сети, работать в суровых климатических условиях и seamlessly взаимодействовать с другими источниками генерации.

Типы ветроустановок и их особенности

В крупной энергетике преобладают горизонтально-осевые ветроустановки (HAWT). Они отличаются высокой эффективностью и активно используются в промышленных ветропарках. Для распределённой генерации и изолированных территорий чаще применяют вертикально-осевые конструкции (ВОВЭУ), в частности ротор Дарье. Такие установки хорошо работают при слабых ветрах и выдерживают экстремальные температуры до -60°C, а также порывы ветра до 60 м/с.

Одним из важнейших преимуществ современных конструкций является устойчивость к обледенению и высоким механическим нагрузкам.

Современные генераторы и системы преобразования энергии

Сегодня наиболее востребованы ветроустановки IV типа. В них выработанная энергия проходит через полный силовой преобразователь на базе инверторов напряжения. Это решение позволяет:

• полностью контролировать параметры тока и напряжения;
• реализовывать двухконтурное управление мощностью (аэродинамическое + электромеханическое);
• увеличивать съём энергии до 40% по сравнению с традиционными генераторами.

Применение малоинерционных и многофазных генераторов существенно снижает потери и повышает общую эффективность установки.

Интеграция в энергосистему: ключевые вызовы и решения

Одна из главных задач — обеспечение устойчивости сети при провалах напряжения. Современные инверторы поддерживают функцию LVRT (Low Voltage Ride Through), которая предотвращает аварийное отключение станции при кратковременных просадках напряжения.

Для автономных и изолированных энергосистем (например, на Сахалине) создаются гибридные энергокомплексы, где ветрогенерация работает совместно с дизельными генераторами и накопителями энергии. Это позволяет значительно сократить расход дизельного топлива и повысить надёжность электроснабжения.

Управление и цифровизация

Ключевую роль играет автоматизация. Отечественные системы АСУ ТП синхронизируют работу всех элементов комплекса, управляют потоками энергии и направляют излишки в аккумуляторные батареи или водородные накопители.

Операторы активно используют:

• SCADA-системы с удобными графическими интерфейсами для мониторинга тысяч параметров в реальном времени;
• имитационное моделирование в MATLAB Simulink для отработки алгоритмов на этапе проектирования;
• статистические расчёты с применением функции распределения Вейбулла для точного прогнозирования выработки.

Реализованные проекты в России

Ярким примером служит Автоматизированный гибридный энергокомплекс (АГЭК) на Сахалине, где ветрогенераторы работают в связке с водородным полигоном для длительного хранения энергии. Также перспективными считаются разработки пермских инженеров по созданию локальных самобалансирующихся микрогридов для отдалённых поселений.

Перспективы развития

Дальнейшее развитие ветроэнергетики в России связано с:

1. глубокой цифровизацией процессов управления;
2. внедрением новых систем накопления энергии;
3. адаптацией оборудования под требования отечественных распределительных сетей;
4. созданием технологий, предотвращающих каскадные аварии в энергосистеме.

Грамотная интеграция ветроэлектростанций в существующие сети — это залог их эффективной и безопасной эксплуатации. Регулярное техническое обслуживание электроустановок ветропарков и гибридных комплексов позволяет поддерживать высокую надёжность и продлевать срок службы оборудования.

Поделиться:

Запись Практическая эксплуатация ветроэлектростанций: грамотная интеграция в энергосистемы впервые появилась Райт Лэвел.

Кабельные линии являются основой любой инженерной инфраструктуры, обеспечивая передачу электроэнергии и сигналов связи. Чтобы эксплуатация таких систем была безопасной и удобной, особое внимание уделяется правильной маркировке. Грамотно организованная система обозначений облегчает обслуживание, снижает вероятность ошибок и ускоряет проведение ремонтных работ.

Почему важна маркировка кабелей

Маркировка выполняет не только функцию идентификации, но и служит источником важной технической информации. Она помогает быстро определить назначение линии, её характеристики и точки подключения. Это особенно актуально при диагностике неисправностей и модернизации сетей. Кроме того, корректная маркировка упрощает ведение технической документации и взаимодействие между специалистами.

Основные требования к маркировке линий

Согласно действующим нормативам, обозначения должны быть размещены в ключевых точках кабельной трассы. Это обеспечивает доступность информации на всех этапах эксплуатации.

1. В начале и в конце каждой кабельной линии.
2. В местах установки соединительных муфт.
3. На участках изменения направления трассы.
4. По всей длине кабеля с интервалом не более 50 метров.
5. С обеих сторон при прохождении через препятствия или конструкции.

Какая информация указывается на бирках

Каждая маркировочная бирка должна содержать набор данных, позволяющий однозначно идентифицировать кабель и его параметры.

• Уникальный номер кабеля по документации.
• Тип и марка кабельной продукции.
• Количество жил и их сечение.
• Информация об источнике и потребителе (номера шкафов или щитов).
• Общая длина линии.
• Для соединительных муфт — номер соединения и дата монтажа.

Выбор бирок и материалов

Тип маркировочных бирок зависит от условий эксплуатации и характеристик линии. Различные формы и материалы позволяют адаптировать маркировку под конкретные задачи.

• Квадратные — для силовых линий до 1000 В.
• Круглые — для высоковольтных кабелей.
• Треугольные — для контрольных цепей.

В агрессивной среде или при повышенной влажности рекомендуется использовать пластиковые бирки, устойчивые к механическим повреждениям и воздействию внешних факторов. Это гарантирует сохранность информации на протяжении всего срока службы.

Современные методы маркировки

Сегодня всё чаще применяются автоматизированные решения — специализированные принтеры и системы печати, позволяющие быстро наносить чёткие и долговечные надписи. Такие технологии повышают точность маркировки и сокращают время выполнения работ.

Корректно выполненная маркировка — это важный элемент эффективного управления инженерными сетями. Она снижает риски, ускоряет обслуживание и способствует стабильной работе оборудования. Использование современных технологий и соблюдение нормативных требований позволяют добиться максимальной надежности кабельных линий.

Поделиться:

Запись Маркировка кабельных трасс: принципы, требования и современные решения впервые появилась Райт Лэвел.

Хомуты заземления предназначены для быстрого и надёжного снятия электрического потенциала с металлических частей оборудования и конструкций. Они предотвращают опасность поражения током, снижают риск возгорания и защищают дорогостоящее оборудование от повреждений при появлении утечки тока или статического электричества.

Устройство хомута заземления

Хомут заземления состоит из двух основных частей:

• трубного или червячного хомута, который плотно обхватывает трубу или конструкцию;
• закреплённой на хомуте клеммы заземления для подключения провода.

Такое простое, но эффективное решение позволяет создать качественный контакт и обеспечить надёжное соединение с контуром заземления.

Применение хомутов заземления внутри помещений

В жилых домах, офисах и производственных зданиях хомуты заземления используют для следующих целей:

1. Заземление электрических щитов, шкафов, стоек и другого электрооборудования;
2. Соединение медных и алюминиевых проводов с главной заземляющей шиной или петлёй;
3. Заземление металлических труб водопровода, отопления и канализации;
4. Заземление сантехнической арматуры — кранов, смесителей, душевых систем и ванн;
5. Защита систем связи, компьютерных сетей и серверного оборудования от статического электричества и перенапряжений;
6. Заземление железобетонных и металлических конструкций.

Правильное заземление с помощью хомутов значительно снижает риск поражения током и возгорания при появлении неисправности в электросети.

Применение хомутов заземления на открытом воздухе

В уличных условиях хомуты заземления также играют важную роль:

1. Заземление распределительных щитов, панелей и силового оборудования;
2. Системы молниезащиты — заземление молниеотводов и токоотводов;
3. Заземление радиоантенн и радиочастотного оборудования для защиты от статического электричества и улучшения качества сигнала;
4. Заземление газопроводов и нефтепроводов — предотвращение накопления статического заряда и снижение риска взрыва;
5. Защита различного промышленного оборудования от утечек тока и атмосферных разрядов.

Почему важно регулярно проверять хомуты заземления

Со временем контакты могут ослабевать, появляться окисление или коррозия, особенно в условиях повышенной влажности или на улице. Регулярная проверка состояния хомутов и качества соединения помогает поддерживать надёжность всей системы заземления и вовремя выявлять потенциальные проблемы.

Профессиональное техническое обслуживание электроустановок включает проверку контура заземления и состояния всех контактных соединений, включая хомуты.

Заключение

Хомуты заземления — простой, недорогой и при этом крайне эффективный элемент системы безопасности. Они обеспечивают надёжный электрический контакт между металлическими частями и контуром заземления, защищая людей и оборудование от поражения током, статического электричества и возможных аварий. Правильный монтаж и своевременное обслуживание хомутов заземления — важная составляющая безопасной эксплуатации любой электроустановки.

Поделиться:

Запись Хомуты заземления — надёжная защита от поражения электрическим током впервые появилась Райт Лэвел.

Устройства защиты от дугового пробоя (УЗДП, AFDD) всё чаще становятся обязательными в квартирных щитках. С изменениями в СП 256.1325800 их применение требуется при новом строительстве и реконструкции жилых зданий. УЗДП обнаруживает опасные дуговые разряды в проводке и розетках — причину многих пожаров, которую не видят обычные автоматы и УЗО.

Но на рынке десятки моделей, и выбор не всегда очевиден. В статье разбираем 5 ключевых критериев, чтобы УЗДП надёжно защищало дом и не раздражало ложными отключениями.

Критерий 1: Номинальный ток — соответствие автомату

Номинальный ток (In) УЗДП должен быть не меньше номинала автоматического выключателя на защищаемой линии (СП 256.1325800, п. В.3.2).

Простое правило:

• автомат С16 (16 А) → УЗДП 16 А или выше (чаще 20–25 А);
• автомат С10 (освещение) → УЗДП 10 А или выше;
• мощные линии (плита, варочная) — 25–63 А в зависимости от автомата.

Если поставить УЗДП с меньшим номиналом — риск перегрева и выхода из строя при длительной нагрузке. Всегда смотрите на номинал автомата и выбирайте равный или больший.

Критерий 2: Отдельное УЗДП или комбинированное с автоматом

УЗДП бывают двух типов:

• Отдельное (не комбинированное) — только защита от дуги, ставится последовательно с автоматом. Занимает 1–2 модуля. Плюсы: гибкость, проще диагностика, можно оставить существующие автоматы.
• Комбинированное (УЗДП + автомат) — всё в одном корпусе. Экономит место (обычно 2–3 модуля вместо 3–4), проще монтаж, гарантированная совместимость.

Для нового щитка с ограниченным местом — комбинированные модели. Для дооснащения существующего щитка — отдельные УЗДП.

Критерий 3: Количество полюсов — под тип сети

Выбор зависит от вашей электросети:

• Однофазная сеть 220 В (99 % квартир): двухполюсное УЗДП (2P) — стандартный и рекомендуемый вариант (разрывает фазу и ноль).
• Компактный вариант: 1P+N (разрывает только фазу) — допускается, но требует точного соблюдения схемы.
• Трёхфазная сеть 380 В: четырёхполюсное (4P) или трёхполюсное (3P) — в зависимости от схемы.

В однофазных квартирах без планов на трёхфазные потребители — смело берите 2P.

Критерий 4: Индикация и удобные функции

Хорошее УЗДП должно ясно показывать, почему оно отключилось, и позволять проверять работоспособность.

• Раздельная индикация: отдельный светодиод или значок для дугового пробоя, перегрузки/КЗ (в комбинированных), утечки (если есть УЗО).
• Кнопка «ТЕСТ» — обязательна, проверяйте ежемесячно.
• Индикация реального состояния контактов — независимо от положения рукоятки.
• Селективность / выдержка времени — для каскадной защиты (отключает только аварийную линию).

Критерий 5: Производитель и защита от ложных срабатываний

Ложные отключения — главная жалоба на УЗДП. Причина — помехи от:

• дешёвых LED-драйверов (превышение ЭМП на 20+ дБ);
• импульсных блоков питания без фильтров;
• частотных преобразователей, старых люминесцентных ламп.

Выбирайте бренды с проверенной помехозащищённостью и современными алгоритмами фильтрации. Надёжные производители минимизируют ложные срабатывания даже при неидеальной проводке и светильниках.

Дополнительные важные нюансы

• Температурный диапазон: стандарт -5…+40 °C. Для холодных щитков (лестничная клетка, гараж) — модели с расширенным диапазоном до -40…-60 °C.
• Сечение проводов: клеммы должны надёжно держать 1,5–2,5 мм² (медь/алюминий).
• Селективность: для защиты нескольких линий — модели с выдержкой времени.

На какие линии ставить УЗДП в первую очередь

Если бюджет ограничен, приоритетные группы:

• спальни и детские — пожар ночью опаснее всего;
• розетки в гостиной — много техники и удлинителей;
• кухня — влажность, мощные приборы, частые перегибы проводов;
• линии стиральных машин, посудомоек, бойлеров;
• все группы в деревянных домах или с горючими конструкциями.

На освещение — можно, но выбирайте модели с высокой помехозащищённостью от LED-драйверов.

Заключение

Правильный выбор УЗДП — это баланс между надёжностью защиты от дуговых пожаров и отсутствием ложных срабатываний. Ключевые критерии: номинальный ток ≥ автомата, подходящий тип (отдельное/комби), 2P для однофазной сети, хорошая индикация и проверенный производитель с фильтрацией помех.

Качественное УЗДП — один из самых эффективных способов предотвратить скрытый пожар в проводке. А регулярное техническое обслуживание электроустановок квартиры позволит вовремя проверить работоспособность УЗДП и всей защиты.

Частые вопросы по УЗДП

Можно ли поставить одно УЗДП на ввод всей квартиры?
Технически да, но не рекомендуется: обесточивает всё сразу, сложнее искать неисправность, хуже распознавание дуги на фоне большой нагрузки. Лучше — по группам (спальни, кухня, детская).

Если УЗДП на 25 А, а автомат 16 А — это нормально?
Да, работает, но нарушает селективность. Оптимально — равные номиналы.

УЗДП часто ложно срабатывает от LED-ламп?
В старых моделях — да. Современные от надёжных брендов имеют улучшенные фильтры и редко дают ложные отключения при качественных светильниках.

Нужно ли УЗДП на освещение?
Не обязательно, но желательно в пожароопасных местах или при сомнительных драйверах. Выбирайте помехозащищённые модели.

Как часто проверять УЗДП?
Ежемесячно: нажмите кнопку «ТЕСТ» — устройство должно отключиться. Это подтверждает исправность электроники.

Поделиться:

Запись Как правильно выбрать УЗДП для квартиры: 5 главных критериев впервые появилась Райт Лэвел.

Высота монтажа квартирного электрощитка — это не мелочь, а важный параметр, который влияет на удобство ежедневного использования, безопасность детей и соответствие нормам. Неправильный выбор может привести к неудобству, рискам травм или даже проблемам при проверке объекта инспектором или при продаже квартиры. В этой статье разберём, что говорят ПУЭ и другие нормативы, как учитывать эргономику и где категорически нельзя размещать щиток.

Что требуют нормативные документы

В современных правилах нет жёстко зафиксированной высоты «от пола до низа щитка», но есть чёткие рекомендации, направленные на удобный и безопасный доступ к аппаратам управления и защиты.

Основной документ — ПУЭ 7-го издания (п. 4.1.21):

• рекомендуемая высота установки выключателей, автоматов и других аппаратов управления — до 1,7 м от уровня чистого пола;
• установка выше допускается только при наличии специальных средств доступа (стремянка и т.п.);
• цель — обеспечить быстрое и безопасное включение/отключение без дополнительных приспособлений.

СП 256.1325800.2016 (актуальная редакция СП 31-110-2003) подтверждает диапазон 1,5–1,7 м для аппаратов управления в жилых зданиях.

Итог по нормам: оптимальный диапазон нижнего края щитка — 1,5–1,7 м от пола. Ниже 1,5 м — нежелательно без веской причины, выше 1,7 м — не рекомендуется, так как усложняет обслуживание и снижает оперативность в аварийной ситуации.

Эргономика: подбираем высоту под реальных пользователей

Нормы задают рамки, но окончательный выбор зависит от роста жильцов и особенностей планировки.

• Для среднего роста (165–180 см) центр щитка или вводной автомат лучше располагать на уровне глаз или чуть ниже — это примерно 1,5–1,7 м по нижнему краю.
• Если в семье преимущественно высокие люди — можно поднять до 1,7 м.
• Если есть невысокие взрослые или дети, которым нужно уметь обесточить квартиру — лучше 1,5–1,6 м.

Тип щитка тоже влияет:

• Встраиваемый — часто размещают на высоте выключателей (1,6–1,7 м) или чуть выше для эстетики и скрытия в мебели.
• Навесной — лучше держать в верхней части диапазона (1,6–1,7 м), чтобы не задевать плечом в узком коридоре.

Безопасность детей — приоритет №1

Щиток с автоматами и кнопками — сильный раздражитель для ребёнка. Самый надёжный способ защиты:

• установка на высоте 1,7 м и выше (ребёнок 2–5 лет не дотянется);
• или стандартная высота 1,5–1,6 м, но обязательно щиток с дверцей, запирающейся на ключ или надёжный замок.

Второй вариант — самый сбалансированный: соответствует ПУЭ и удобен для взрослых.

Где категорически нельзя устанавливать электрощиток

ПУЭ и здравый смысл запрещают монтаж в следующих местах:

• в ванных, душевых, санузлах (ПУЭ 7.1.52) — исключение только для локального оборудования этих помещений;
• над мойками, плитами, отопительными приборами, трубами (менее 50 см) — брызги, пар, конденсат опасны;
• в тесных кладовках, гардеробных — где может быть заставлен вещами;
• за распашными дверями — доступ должен быть постоянным;
• в нишах горючих конструкций без надлежащей огнезащиты.

Практический алгоритм выбора высоты

1. Базовая высота — 1,6 м от пола до нижнего края (золотая середина для большинства квартир).
2. Корректировка ±10 см под рост основных пользователей.
3. Обязательный замок на дверце, если в доме дети.
4. Минимизация длины кабеля от ввода (обычно 1,5–2 м у входной двери).
5. Проверка на месте: встаньте, имитируйте отключение автомата — удобно ли? Не будет ли мешать мебель или открывающаяся дверь?

Частые вопросы и мифы

Может ли нестандартная высота создать проблемы при продаже?

Если щиток ниже 1,4 м или в запрещённой зоне — да, это может стать аргументом для торга или требования переделки. В диапазоне 1,5–1,8 м вопросов обычно нет.

Можно ли вешать под потолок (2–2,2 м)?

Технически возможно, но не рекомендуется: для обслуживания нужна стремянка, в аварии теряется драгоценное время. Только как вынужденная мера.

Минимальная высота?

Формального минимума нет, но ниже 1,4 м — крайне неудобно и опасно для детей. Практический разумный минимум — 1,4 м.

Щиток мешает мебели в прихожей. Что делать?

Перенос (дорого), встраивание в шкаф-купе с доступом и вентиляцией или мебель под щиток с открывающейся секцией.

Почему в старых домах щитки часто под потолком?

Это пережиток советской практики: скрыть проводку, защитить от вандалов, сэкономить на стояках. Современные нормы ставят удобство и безопасность на первое место.

Заключение

Оптимальная высота квартирного электрощитка — 1,5–1,7 м от пола до нижнего края. Это компромисс между требованиями ПУЭ, удобством взрослых и защитой от детей. Главное — обеспечить свободный доступ, запирающуюся дверцу и отсутствие запрещённых зон. Правильно выбранная высота — это не только комфорт, но и гарантия быстрого обесточивания в экстренной ситуации.

Поделиться:

Запись На какой высоте устанавливать электрощиток в квартире: нормы, удобство и безопасность впервые появилась Райт Лэвел.

В сетях среднего напряжения 6–35 кВ с изолированной или компенсированной нейтралью однофазные замыкания на землю (ОЗЗ) — наиболее частый вид повреждений. Дугогасящие реакторы (ДГР) эффективно компенсируют ёмкостной ток, позволяя дуге самостоятельно гаснуть и предотвращая переход в междуфазное КЗ. Но максимальная эффективность достигается только при точной настройке реактора под текущий ёмкостной ток сети — задача, которую решает современный шкаф автоматики управления ДГР.

Это готовое микропроцессорное устройство в защищённом корпусе, которое в реальном времени отслеживает параметры сети и автоматически поддерживает оптимальный режим компенсации, повышая надёжность, пожаробезопасность и бесперебойность электроснабжения.

Конструкция и основные модули шкафа

Шкаф автоматики — полностью готовое к установке и эксплуатации устройство с высокой степенью защиты. В его состав входят:

• Измерительный блок — непрерывно контролирует 3U₀ (напряжение нулевой последовательности), ток и напряжение ДГР, фазные токи через ТН и ТТ.
• Микропроцессорный контроллер — центральный элемент: обрабатывает данные, рассчитывает ёмкостной ток, определяет нужную ступень компенсации, отображает параметры на дисплее.
• Блок управления ключами — выдаёт команды на переключение отпаек реактора через мощные контакторы или тиристоры.
• Система блокировок и сигнализации — защищает от ошибочных операций, передаёт статус, аварии и данные в АСУ ТП или на пульт диспетчера.
• Источник питания — обеспечивает автономность цепей управления от вторичных цепей РУ или встроенного ИБП.

Основные функции шкафа автоматики ДГР

Главное назначение — автоматическая подстройка индуктивности реактора под изменяющийся ёмкостной ток сети. Ключевые возможности:

• Постоянный мониторинг ёмкостного тока — учитывает подключение/отключение линий, изменение схемы сети.
• Автоматический расчёт и установка оптимальной ступени компенсации — стремление к резонансному или близкому к нему режиму.
• Команда на переключение отпаек — безопасно, обычно в момент перехода напряжения через ноль.
• Активный поиск резонанса — зондирование сети для точного определения параметров (особенно после реконструкции или при вводе).
• Диагностика и сигнализация — контроль исправности цепей, фиксация аварий (перекос фаз, обрывы, отказы), передача информации.
• Архив событий — хранение истории параметров, переключений и аварий для анализа.

Результат: минимальный ток в месте повреждения → быстрое гашение дуги → предотвращение развития аварии и повышение общей надёжности сети.

Преимущества автоматической компенсации

По сравнению с ручной настройкой автоматизированный шкаф даёт:

• исключение ошибок человека;
• мгновенную реакцию на изменения в сети;
• высокую точность компенсации в любой момент;
• сокращение времени существования ОЗЗ;
• удобный журнал событий и удалённый мониторинг;
• рост бесперебойности электроснабжения потребителей.

Как именно работает шкаф?

Контроллер непрерывно анализирует 3U₀ и другие параметры, вычисляет текущий ёмкостной ток. При отклонении от оптимального режима (или по команде) рассчитывает нужную индуктивность и выдаёт команду на переключение отпаек. Переключение происходит безопасно — в нулевой момент напряжения.

Как правильно выбрать шкаф автоматики ДГР

При выборе модели учитывайте:

• Номинальное напряжение сети (6, 10, 35 кВ).
• Диапазон регулируемого ёмкостного тока.
• Тип реактора: количество ступеней, способ регулирования (РПН под нагрузкой / ПБВ без возбуждения).
• Нужны ли активное зондирование, поддержка протоколов Modbus / IEC 61850, интеграция в АСУ ТП.
• Климатическое исполнение и степень защиты IP (для уличной или внутренней установки).

Основные типы шкафов

• По принципу настройки: пассивные (по естественной асимметрии) и активные (с зондированием).
• По способу переключения: для РПН (под нагрузкой) и ПБВ (без нагрузки).
• По конструкции: навесные, встраиваемые, для релейных отсеков КРУ.

Шкафы автоматики от «НТК Приборэнерго»

Компания — российский производитель с собственным производством и большим опытом в области компенсации ёмкостных токов. Шкафы автоматики адаптируются под конкретную сеть и модель ДГР заказчика.

Преимущества оборудования:

• индивидуальная адаптация под параметры сети и реактора;
• надёжные комплектующие от проверенных производителей;
• полное соответствие ПУЭ, ГОСТ и другим нормам;
• гарантия, сервисная поддержка;
• доставка по России, Беларуси, Казахстану.

Профессиональное техническое обслуживание электроустановок и систем компенсации позволяет поддерживать шкафы автоматики ДГР в идеальном состоянии, своевременно выявлять отклонения и обеспечивать максимальную защиту сети от замыканий на землю.

Поделиться:

Запись Шкаф автоматики управления ДГР: автоматическая компенсация и защита сети впервые появилась Райт Лэвел.
